Beskrivning

QWCC30 — specifikationer

Allmänt

• Modell: QWCC30
• Kapacitet: 3,0 ton (3T)

Räckvidd och lyfthöjd

• Max arbetsradie (Maximum Working Radius): 5,0 m
• Max lyfthöjd över mark (Maximum ground lifting height): 10,0 m

Vinsch

• Krokhastighet (Hook speed): 13 m/min
• Wirelina (Rope): Ø8 mm × 50 m

Teleskopsystem

• Bomtyp: 5-sektionsbom, hexagonstruktur
• Bomlängd: 3,0–10,5 m
• Teleskoptid: full förlängning/rekyl anges i original som ”7.5m (extended arm: 20 seconds, Retract arm: 12 seconds)” — tolkat som att full förlängning tar cirka 20 s och indragning cirka 12 s beroende på steg

Lyft/tilt (upp/ner)

• Bomvinkel / tid: 0–78° — original anger ”arm rise: 24 seconds, climbing arm: 12 seconds” för vissa cykler; räkna med uppställningstider kring 24/12 s vid full rörelse

Svängsystem

• Svängvinkel / tid: 0–360° (kontinuerlig) / cirka 60 s (full rotation)

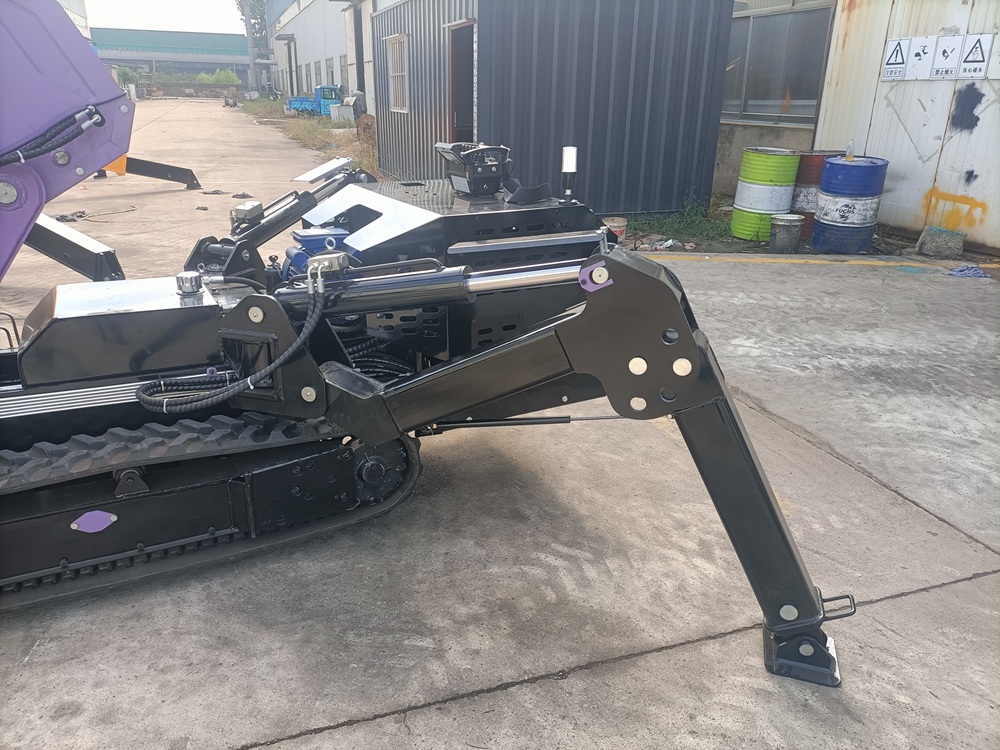

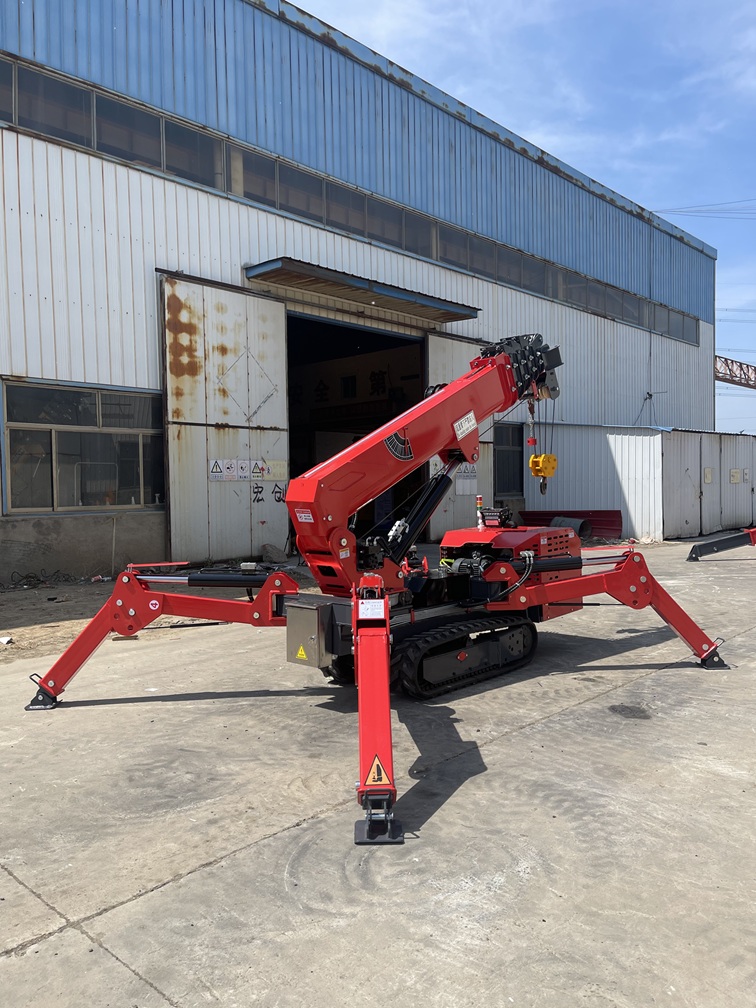

Stabilisering (outrigger)

• Uteffekt form: Manuell rotation + hydrauliskt automatiskt stöd (två stödben)
• Max utbredda dimensioner: vänster/höger 4,0 m; fram/bak 3,8 m

Driv- / gångsystem

• Drivning: Hydraulisk motor
• Gånghastighet (Walking speed): 0–2,5 km/h
• Stigförmåga (Grade Ability): 20° (36%)

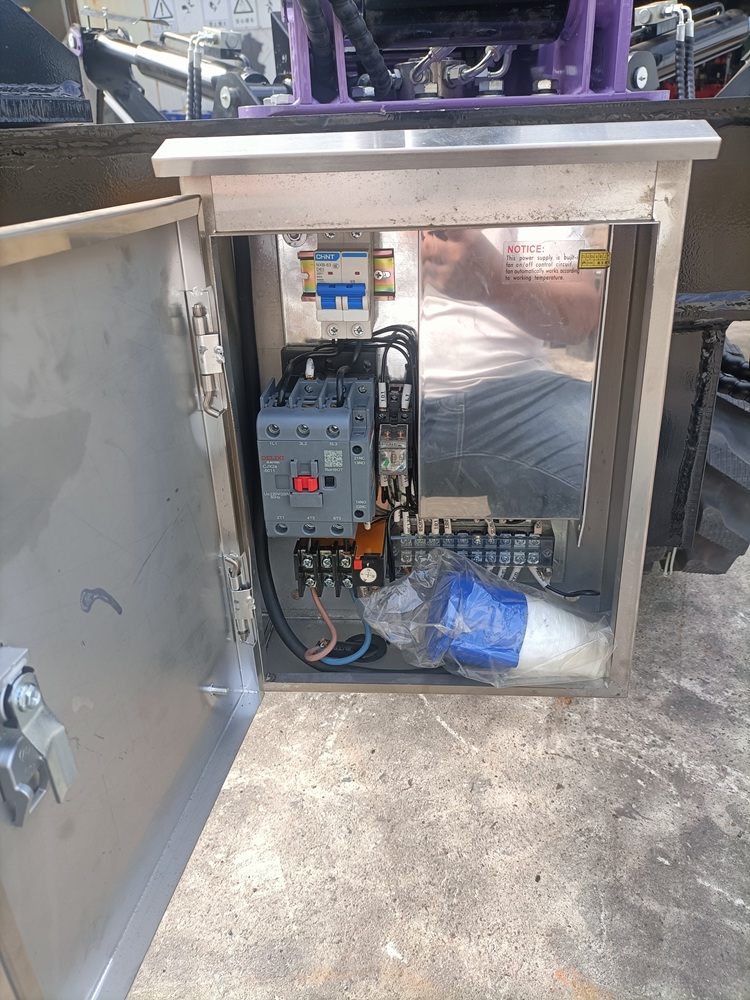

Elmotor / elkraft

• Arbets-/matningsspänning: AC 380 V (original anger även: AC380V(50HZ), Power: 3KW, 1420 r/min för en variant)

Motor (diesel)

• Motormärke: Youpu (anges i original)
• Startmetod: Elektrisk start
• Startprestanda: -5 °C – 40 °C
• Bränsle / volym: Diesel / 11 L (anges i original)
• Form / displacement: 490 (originaltextens beteckning)
• Batterikapacitet (vid dual power): 12 V 80 Ah

Driftsläge och konfiguration

• Typ av drift: Manuell operation (bom/stöd), manuell gång
• Karaktär: Manuell operation
• Standardkonfiguration: Dieselmotor och elmotor (dual power)

Dimensioner och vikt

• Total fordonsstorlek: 3 070 × 910 × 1 725 mm
• Totalvikt: 3 000 kg
