Beskrivning

Allmänt

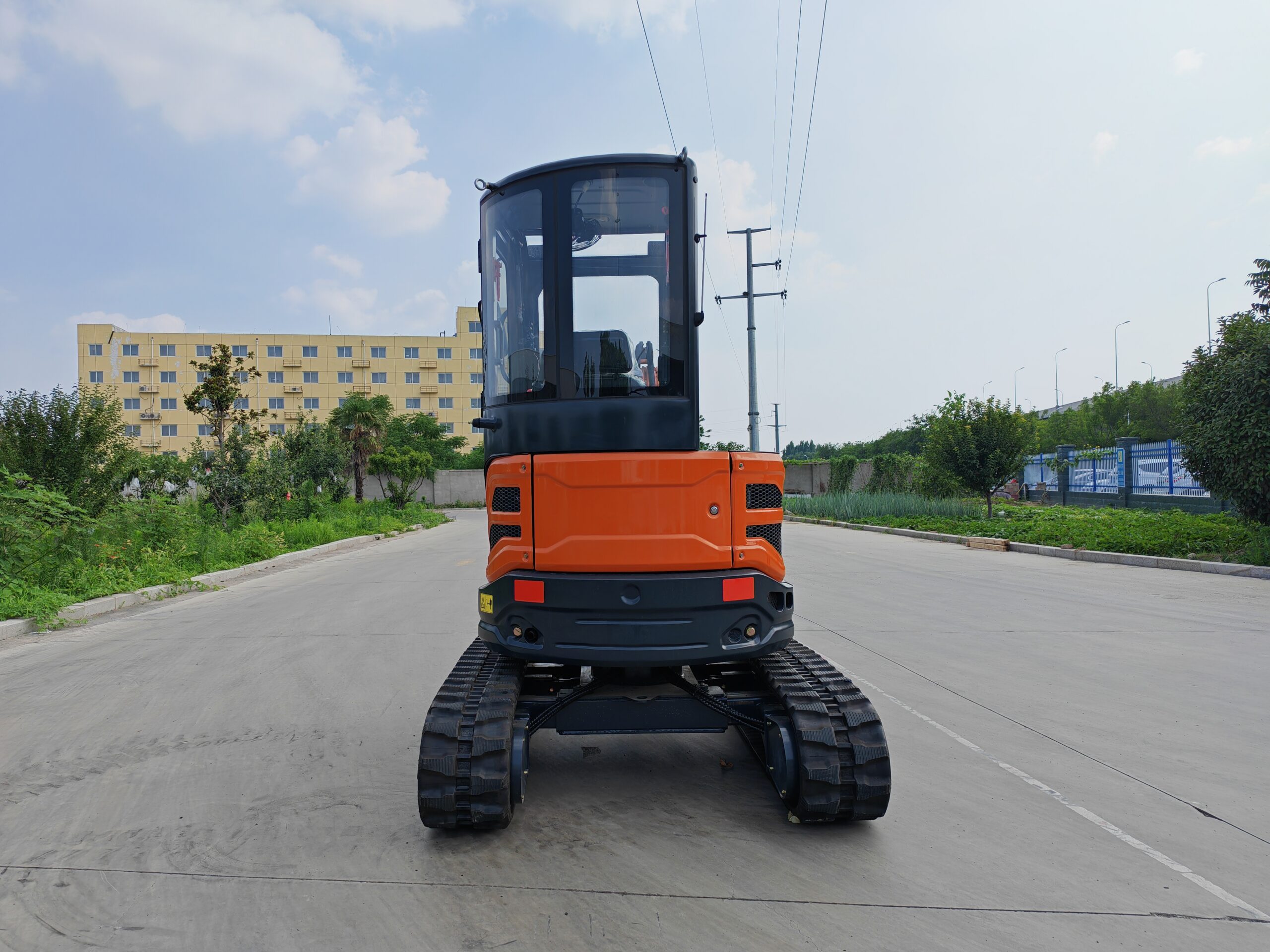

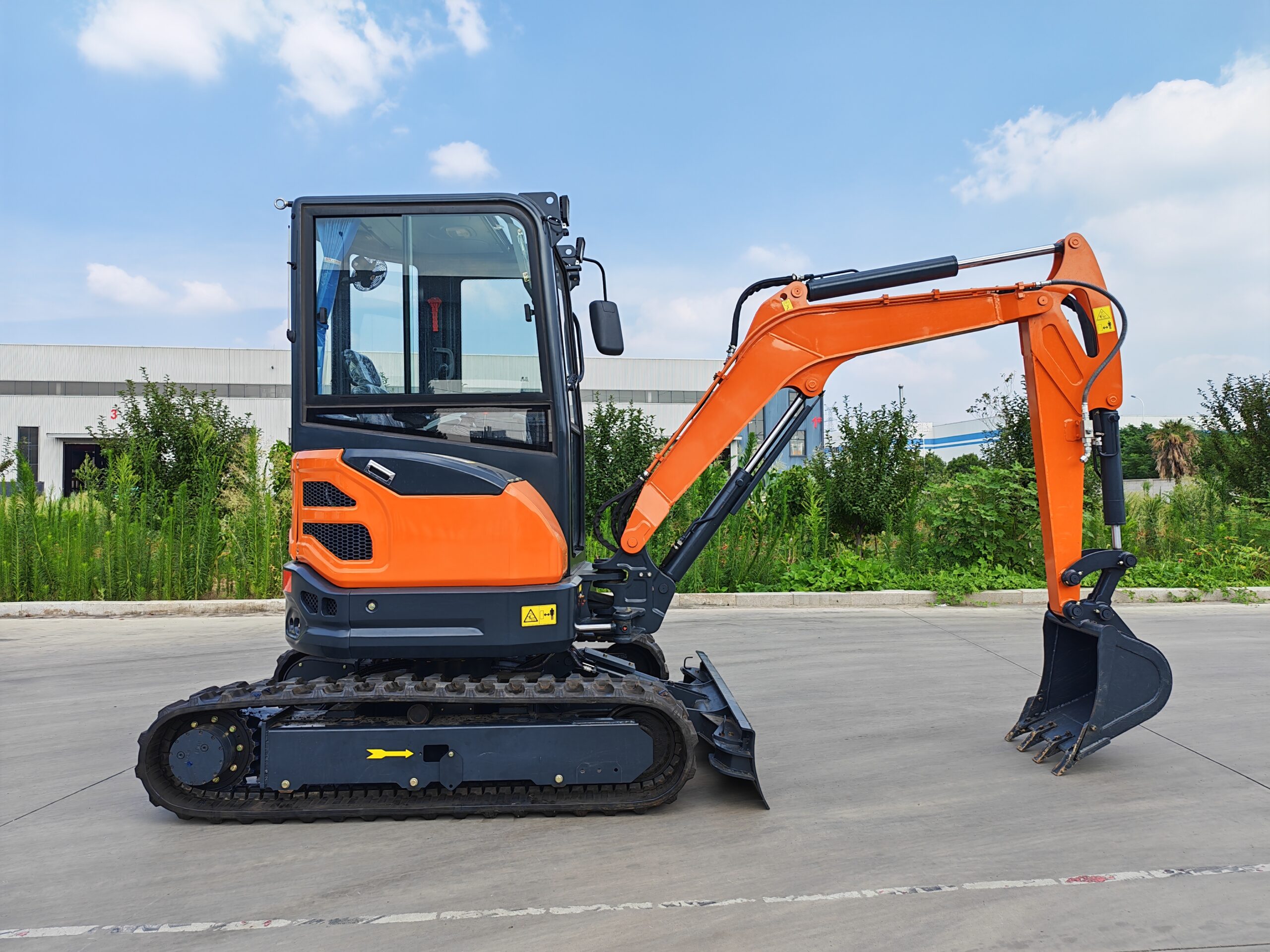

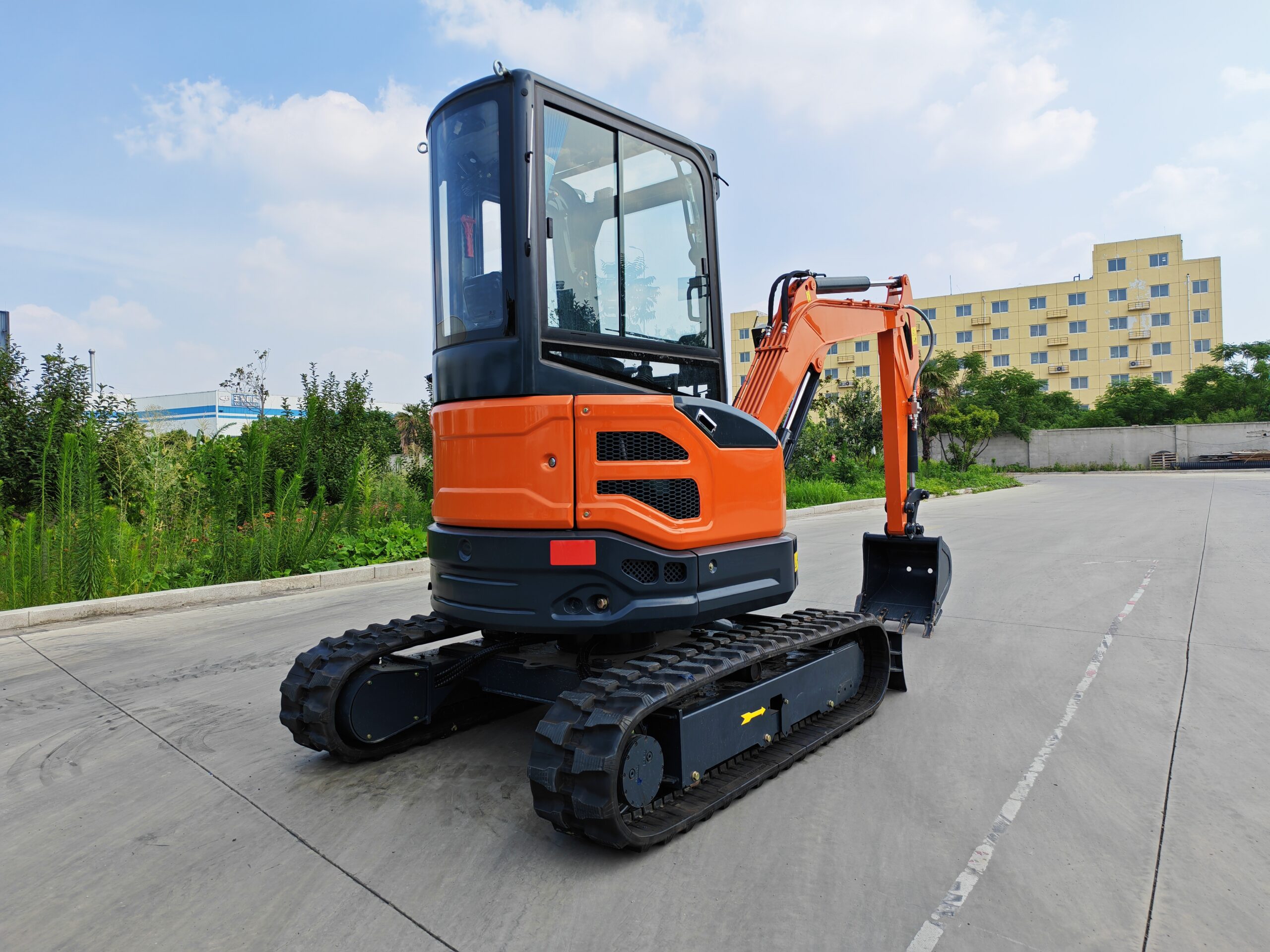

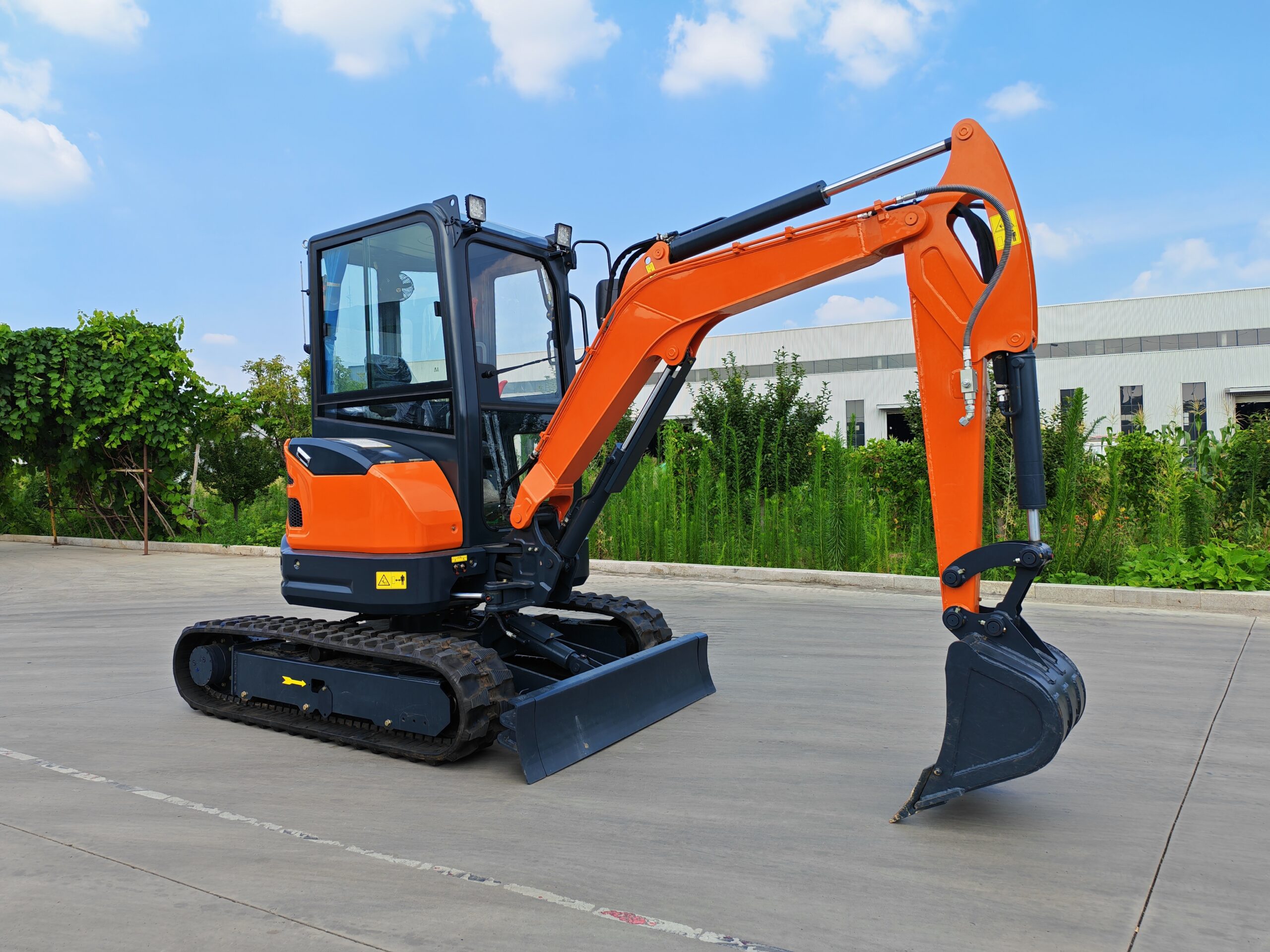

• Modell: QW30

Mått

• Dimensioner (L × B × H): 4 100 × 1 370/1 570 × 2 440 mm (transportlängd 4 100 mm; chassibredd beroende konfiguration 1370/1570 mm)
• Hjulbas / spårvidd: 1 520 mm
• Bandets totallängd: 1 960 mm
• Standard bandbredd: 300 mm
• Minsta markfrigång: 260 mm (plattformens markfrigång)
• Totalvikt / Driftsvikt: 2 780 kg

Kapacitet och vikt

• Operating weight (driftvikt): 2 780 kg
• Standard skopkapacitet: 0,068 m3
• Bränsletank: 20 L

Motor och prestanda

• Motormodell: Yanmar 3TNV80F
• Slagvolym: 1,267 L
• Motoreffekt: 14,6 kW @ 2400 rpm (angivet även 16,1 kW @ 2300 rpm)
• Max vridmoment: 67,4 N·m @ ~1800 rpm

Hydraulik och grävkrafter

• Pump: Kolvpump (Piston pump), flöde 67,2 L/min, arbetstryck 24,5 MPa
• Svängmotor: Kolvmotor (Piston motor)
• Hydrauloljetank: 18 L
• Bucket digging force (skopgrävkraft): 20 kN
• Arm digging force (armgrävkraft): 13,5 kN
• Max tractive force (dragkraft): 23 kN

Däck / underrede

• Bandmaterial: Gummi (rubber)
• Bandmodell: 300 × 52.5 × 80
• Spännmekanism: smörjcilinder (butter oil cylinder)
• Ground pressure (marktryck): 27 kPa

Driftsegenskaper

• Max. gånghastighet: 2–3,5 km/h
• Svänghastighet: 9,5 rpm
• Gradability (stigförmåga): 30°

Arbetsområde

• Max. grävningsradie vid mark: 4 640 mm
• Max. grävningsradie: 4 520 mm
• Max. grävdjup: 2 590 mm
• Max. grävhöjd: 4 370 mm
• Max. tipp-/lossningshöjd: 3 060 mm
• Max. vertikalt grävdjup: 2 110 mm
• Min. svängradie: 2 250 mm
• Bulldozer: max lyfthöjd 260 mm / max skärdjup 300 mm

Säkerhet och utrustning

• Broms: mekanisk (Mechanical brake)
• Bomhöger / bomvänster offset: RA 50° / LA 65°
• Standardutrustning: hytt/skydd, arbetsbelysning och varningssystem
