Beskrivning

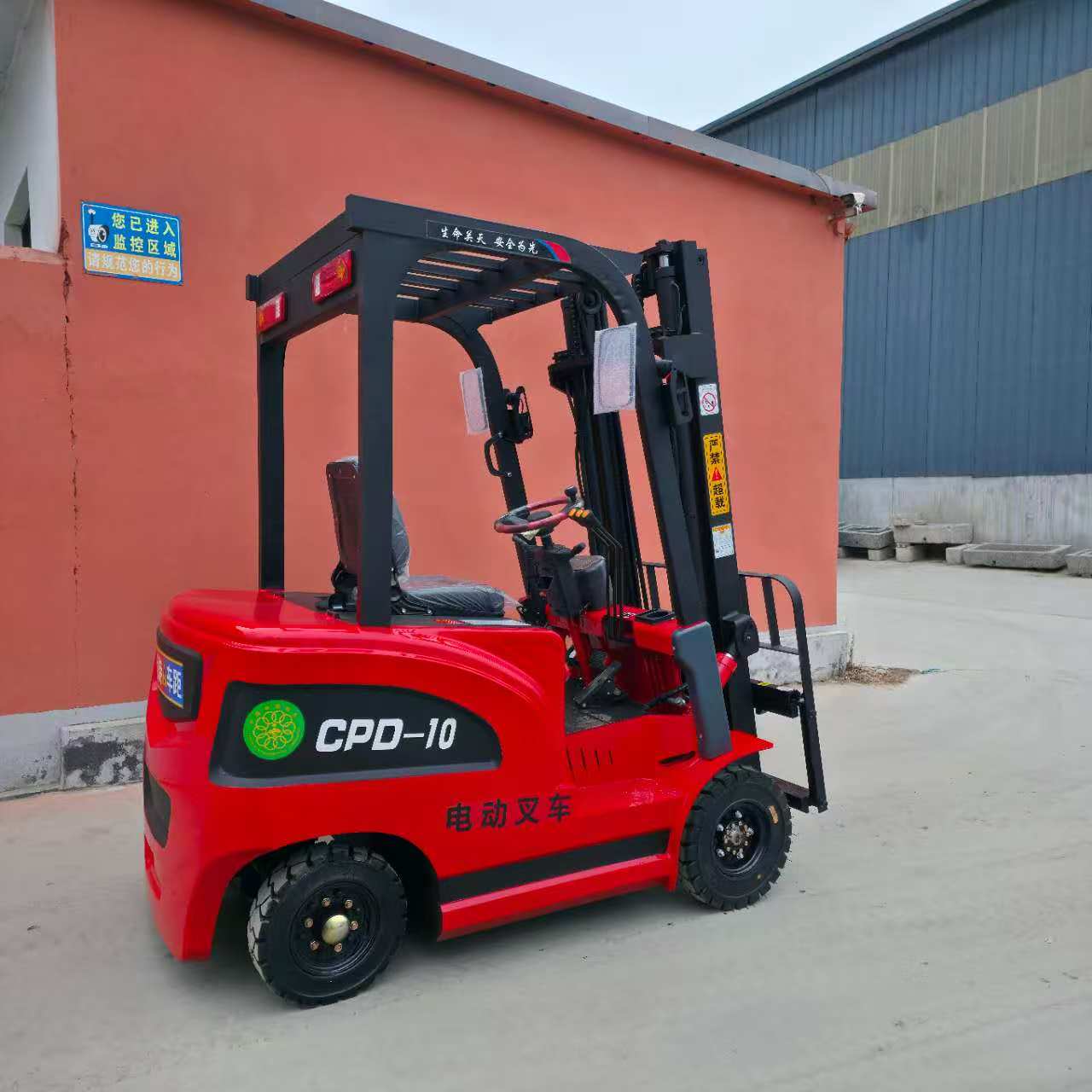

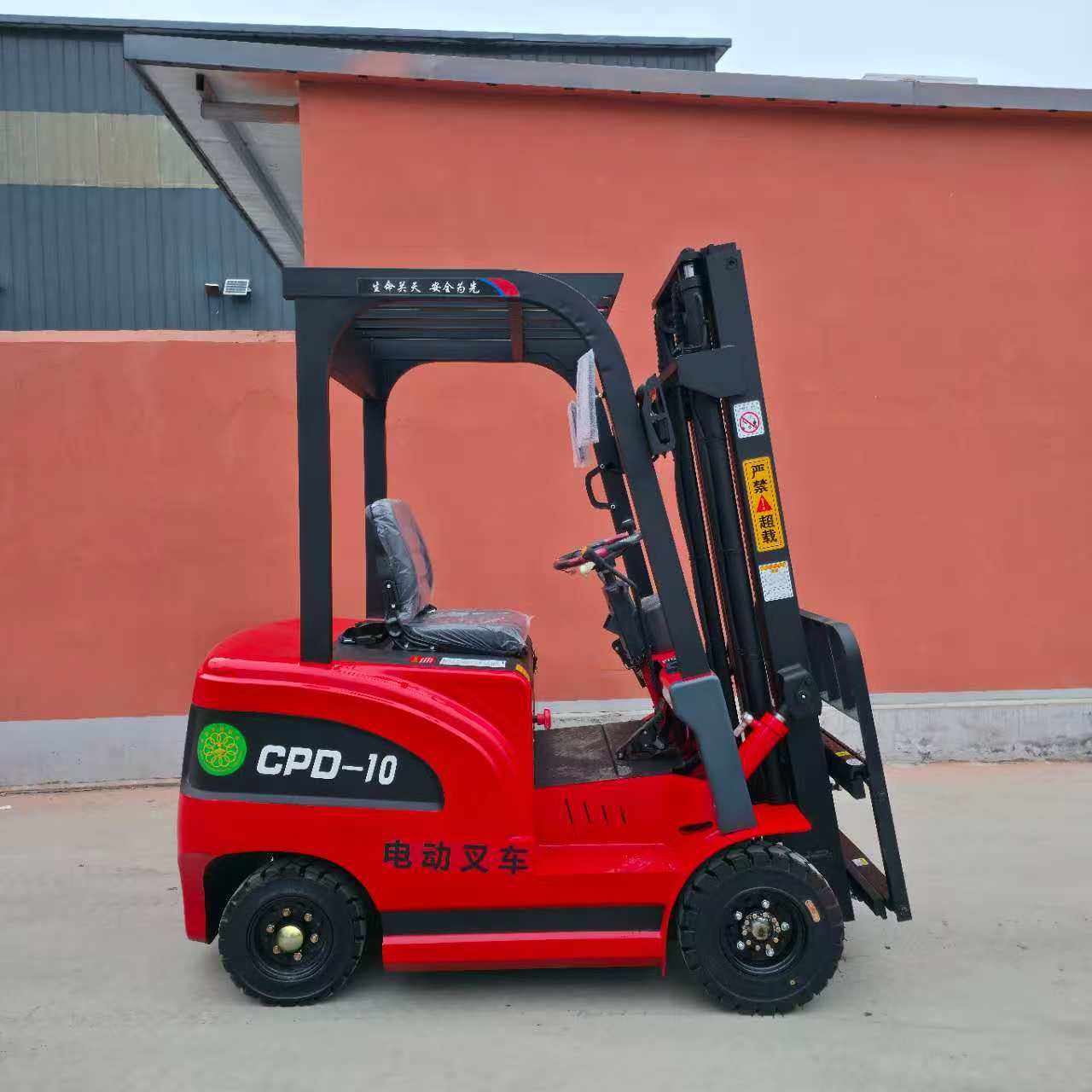

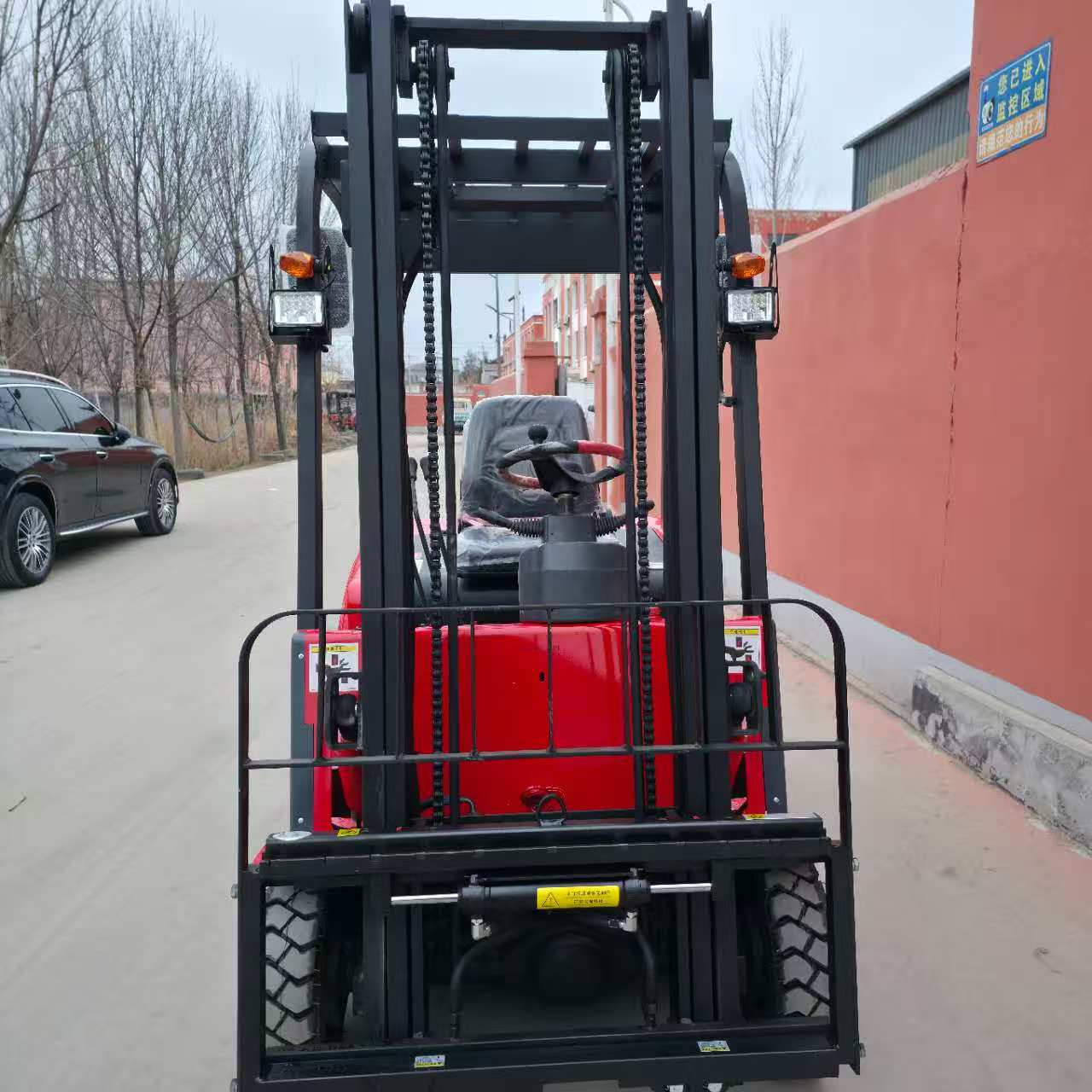

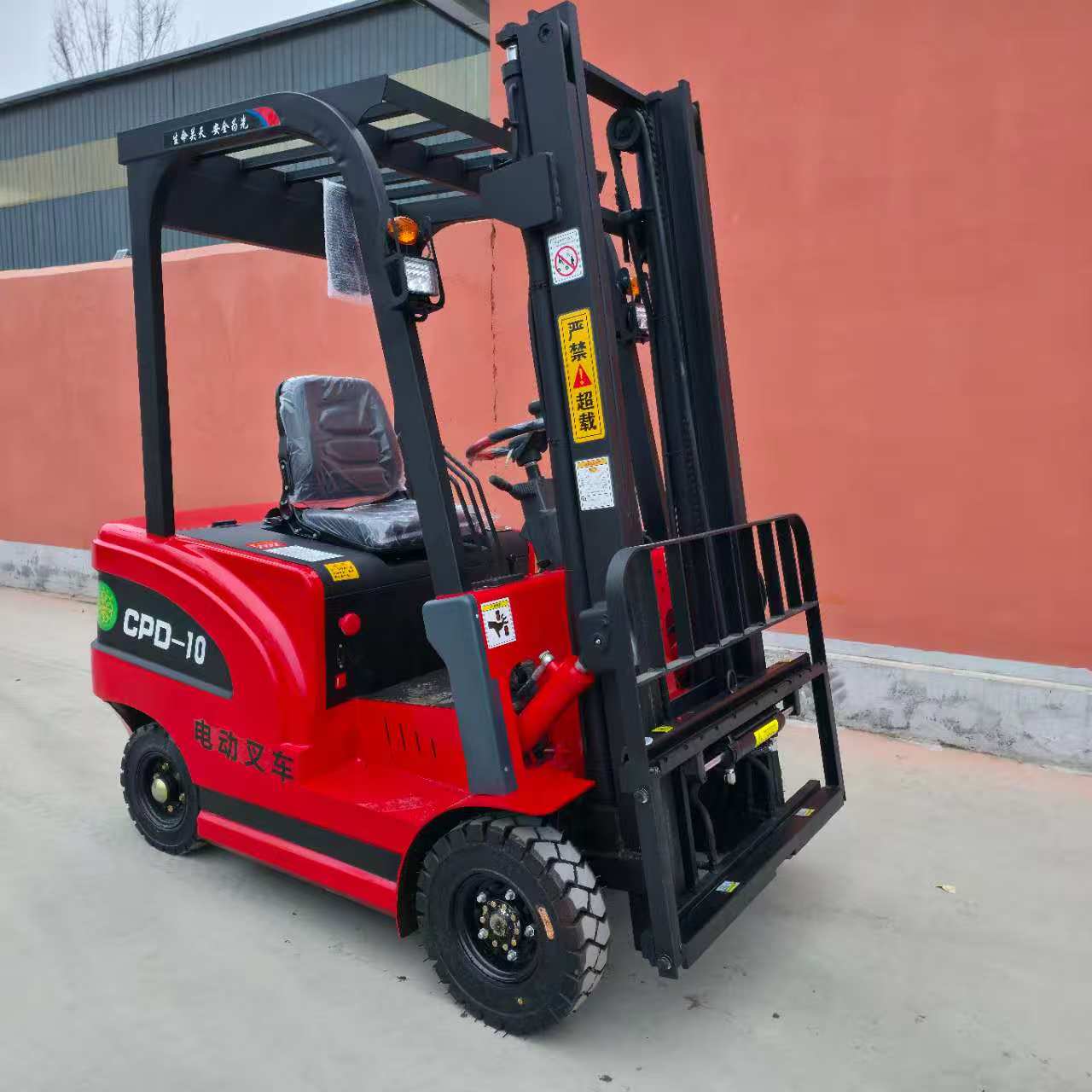

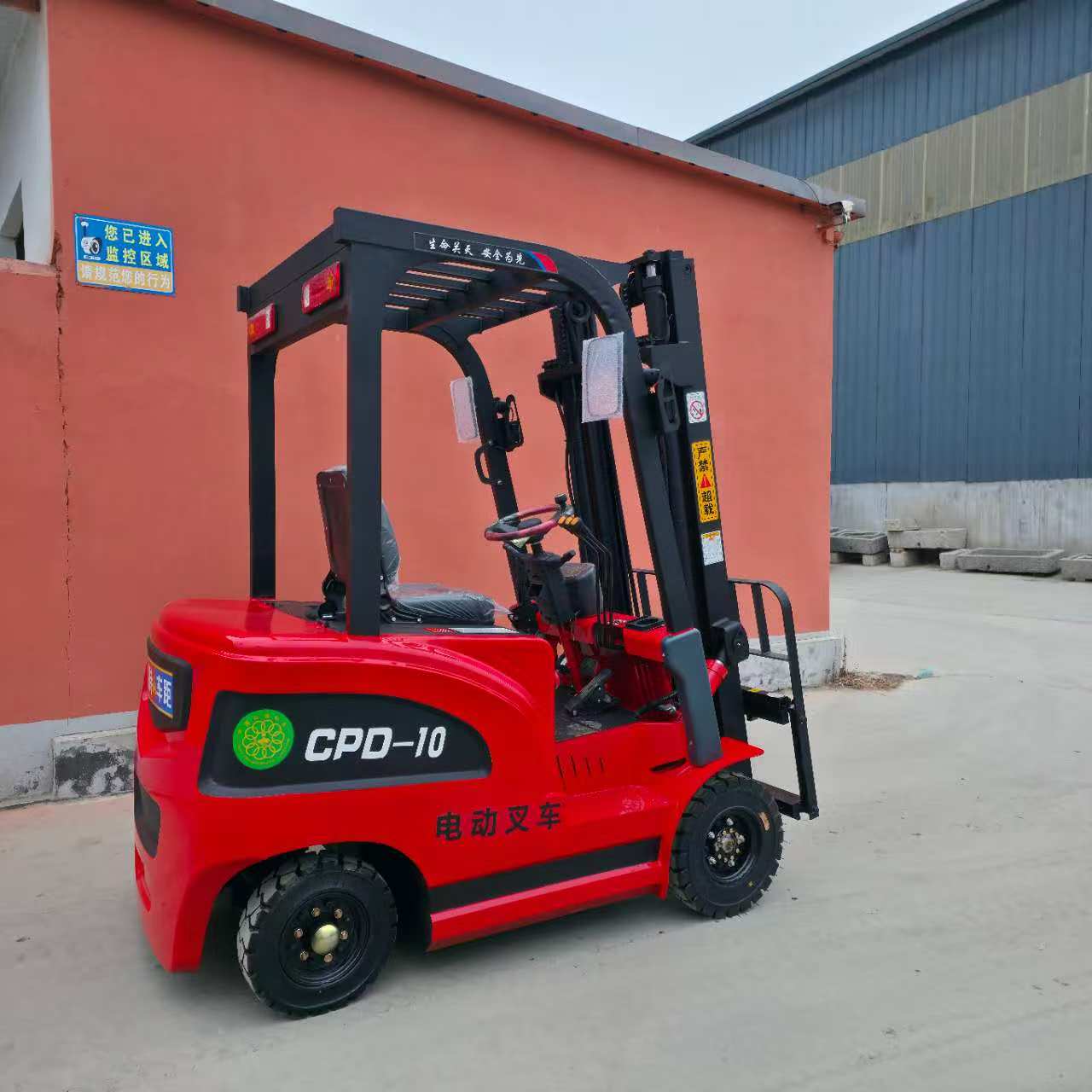

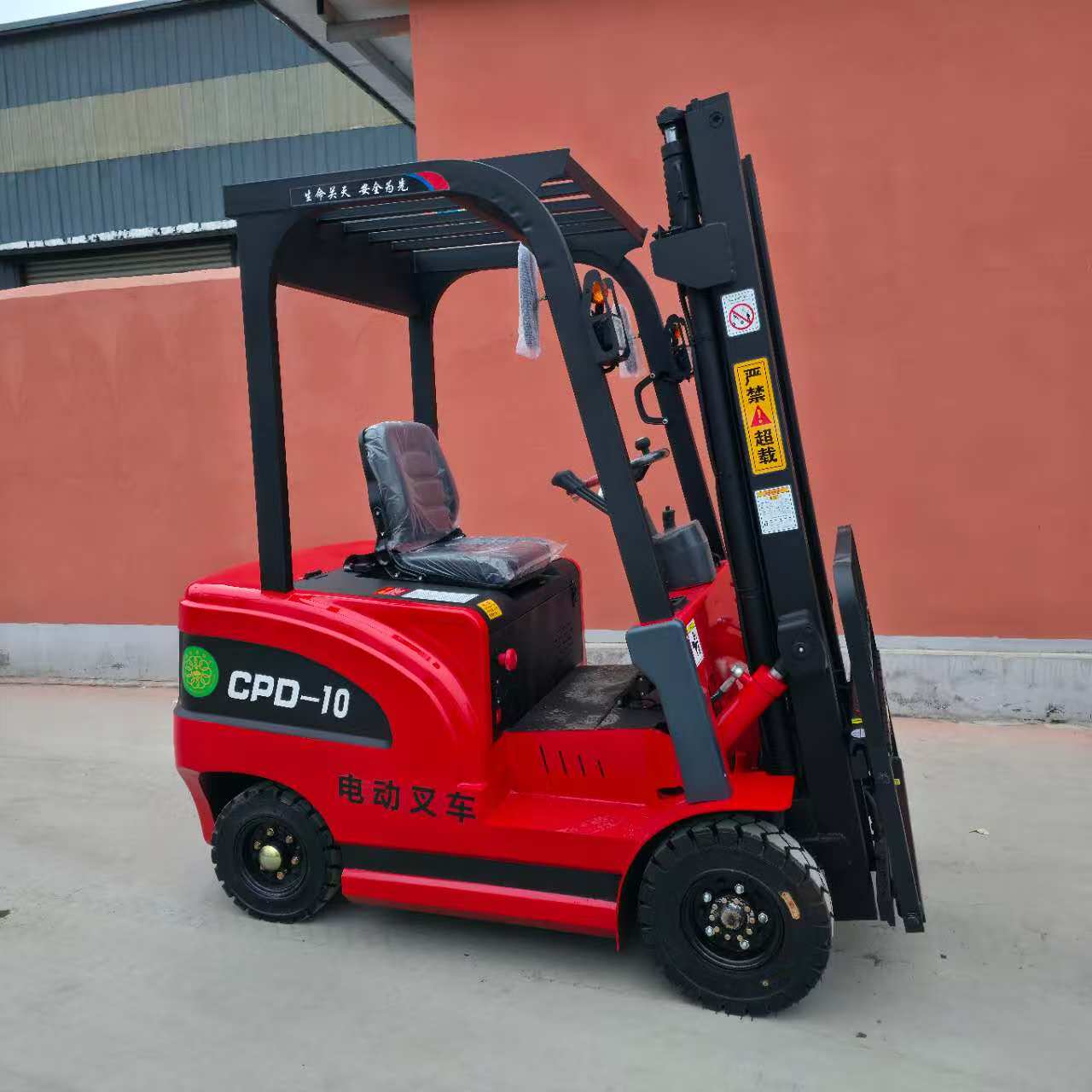

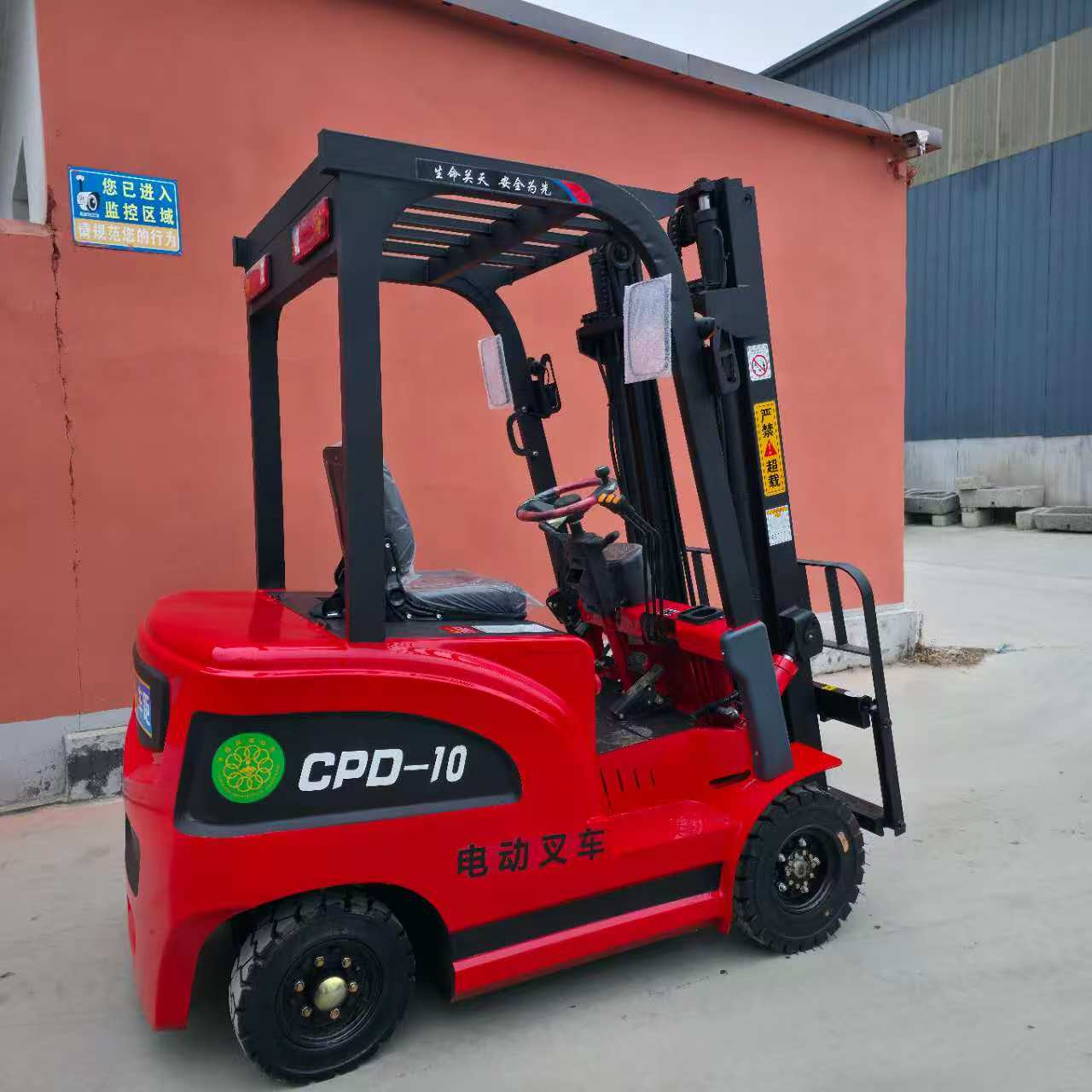

CPD10 — specifikationer

Allmänt

• Modell: QWCPD10
• Max lyftkapacitet: 1 000 kg
• Längd: 2 200 mm (exklusive gafflar)
• Bredd: 1 200 mm
• Höjd: 2 100 mm
• Gaffellängd: 1 220 mm
• Lyftningshöjd: 3 000 mm
• Styrning: ratt (steer wheel)
• Karossmaterial: förtjockad stålplåt
• Vikt (driftsvikt): 2 500 kg

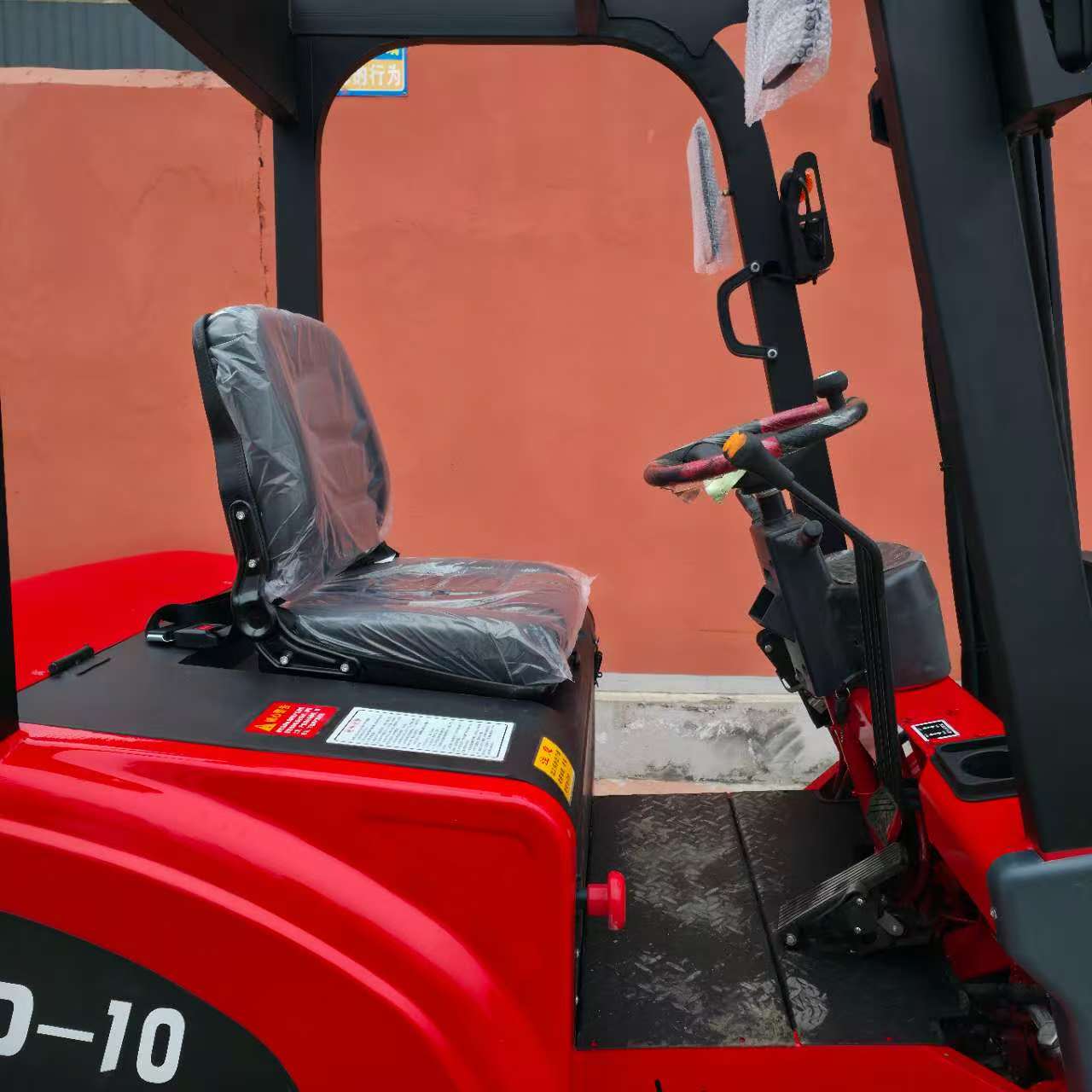

Hytt / förarplats

• Konstruktion: svetsad (welded) hyttkonstruktion
• Belysning: LED framljus, bakljus och styrningsljus
• Varningssignaler: tuta och backvarnare

Elsystem

• Batteri: blybatteri (Lead acid battery)
• Spänning / batteripaket: 5 st batterier à 70 Ah (specificera systemspänning om behövligt)

Underrede

• Axel: 1-41 järnplåtsaxel (Iron plate axle)
• Däck: fram (F) 650-10 massiva däck; bak (R) 500-8 massiva däck
• Styraxel: förtjockad stålplåt-axel
• Bromsar: manuellt handbroms, oljebroms och elektronisk broms (kombination)

Pump- och drivsystem

• Gångmotor: AC asynkron motor (Walking AC asynchronous motor), effekt 4 500 W
• Hydraulpump: AC oljepump, effekt 4 500 W
• Monteringsplats: underredesdel (Undercarriage part)
• Styrning: Haige anti-slip controller

Lyftcylindrar

• Huvudhydraulcylinder: förstärkt, tätad 63×150 cylinder (Sealing strengthened 63-150 cylinder)
• Lyft-/avlastningscylinder: förstärkt
