Beskrivning

Allmänt

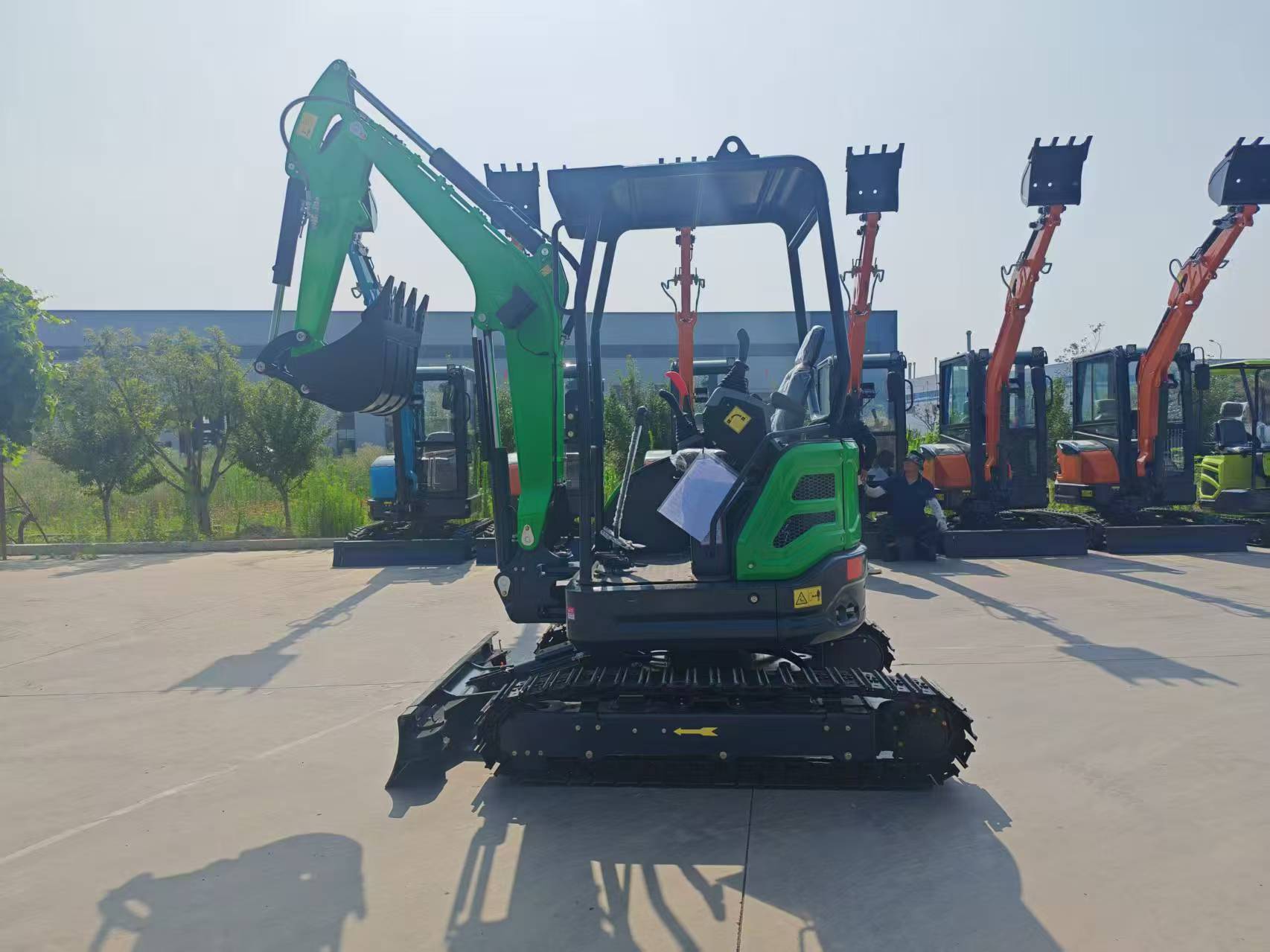

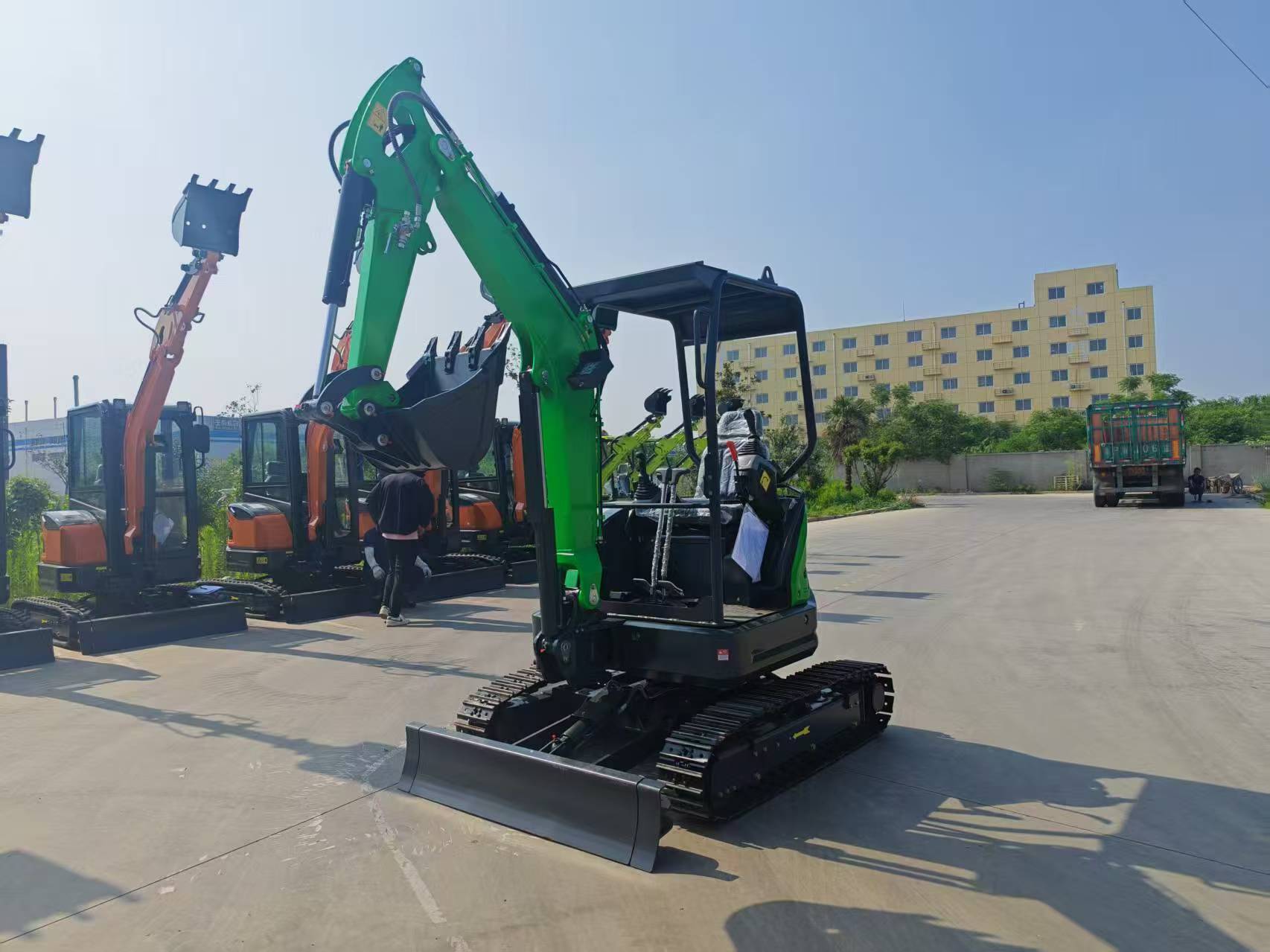

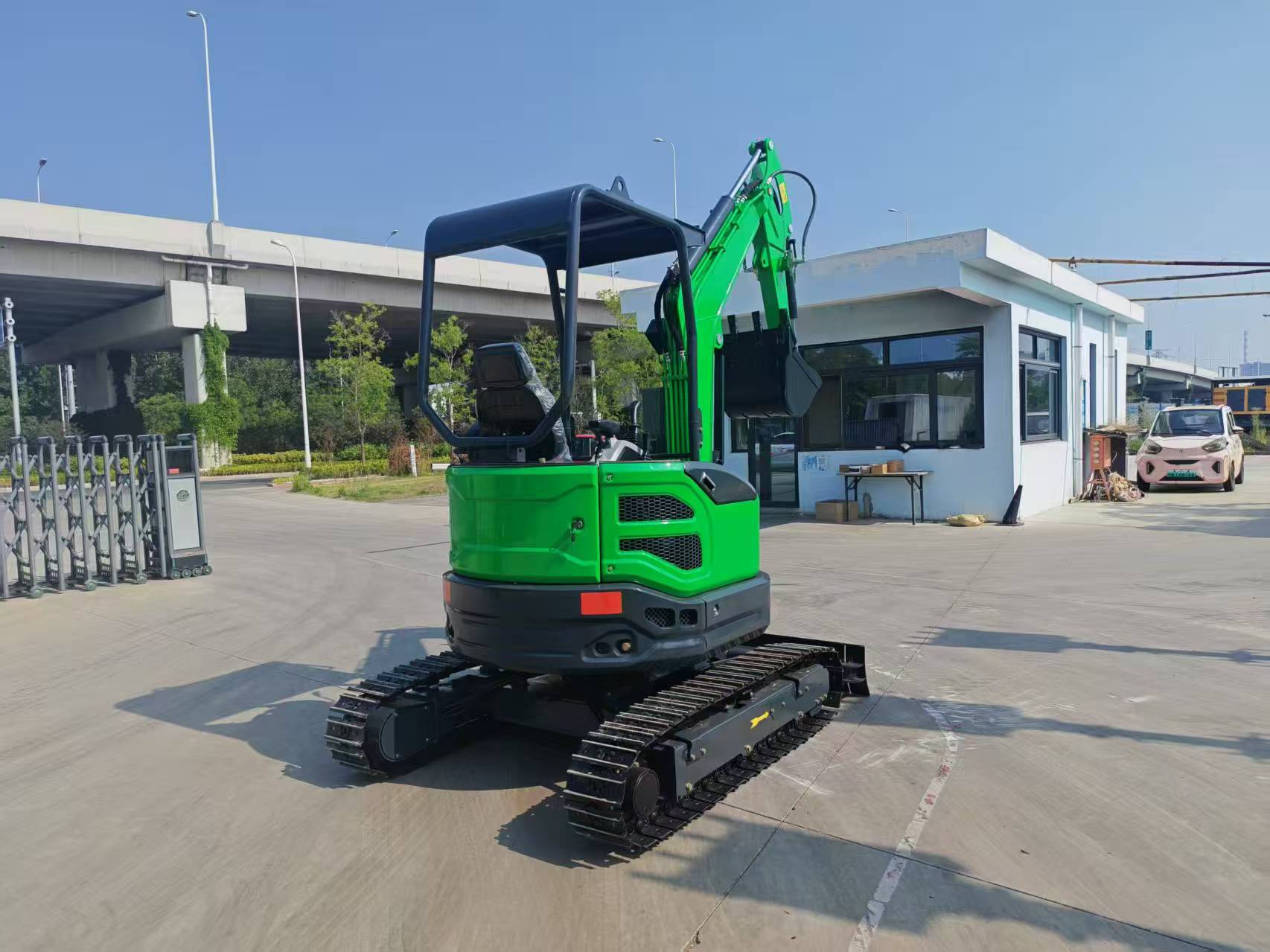

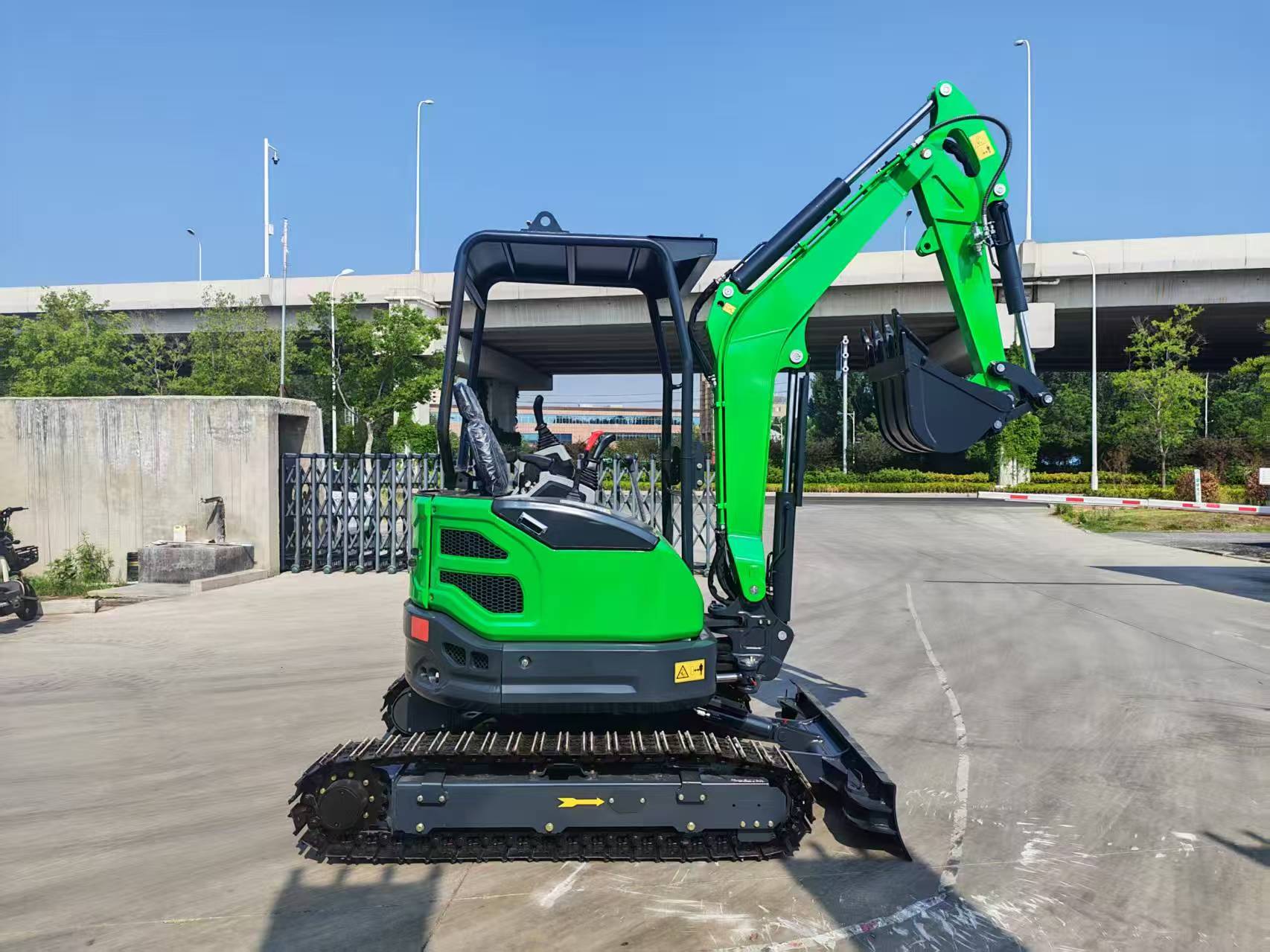

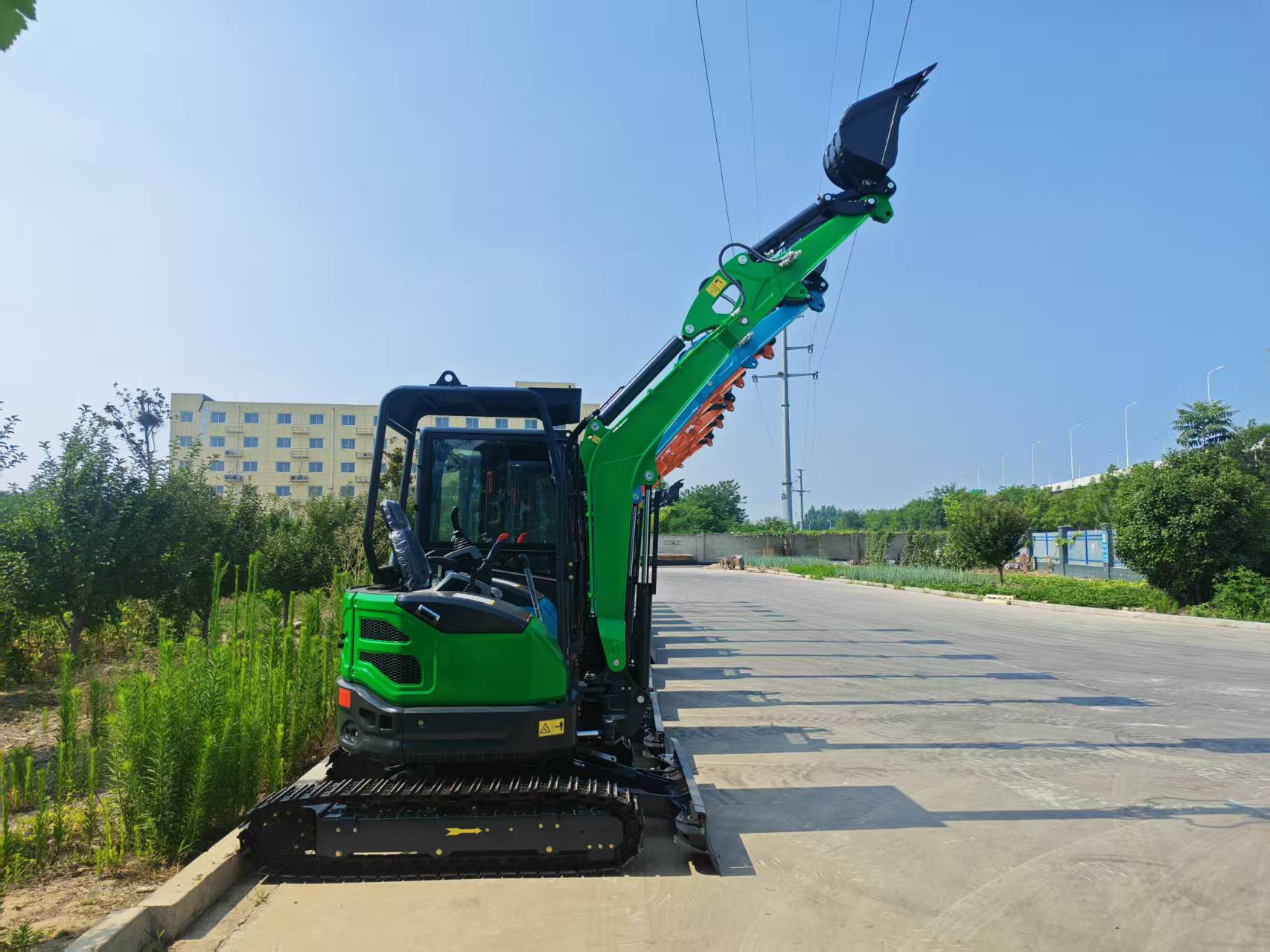

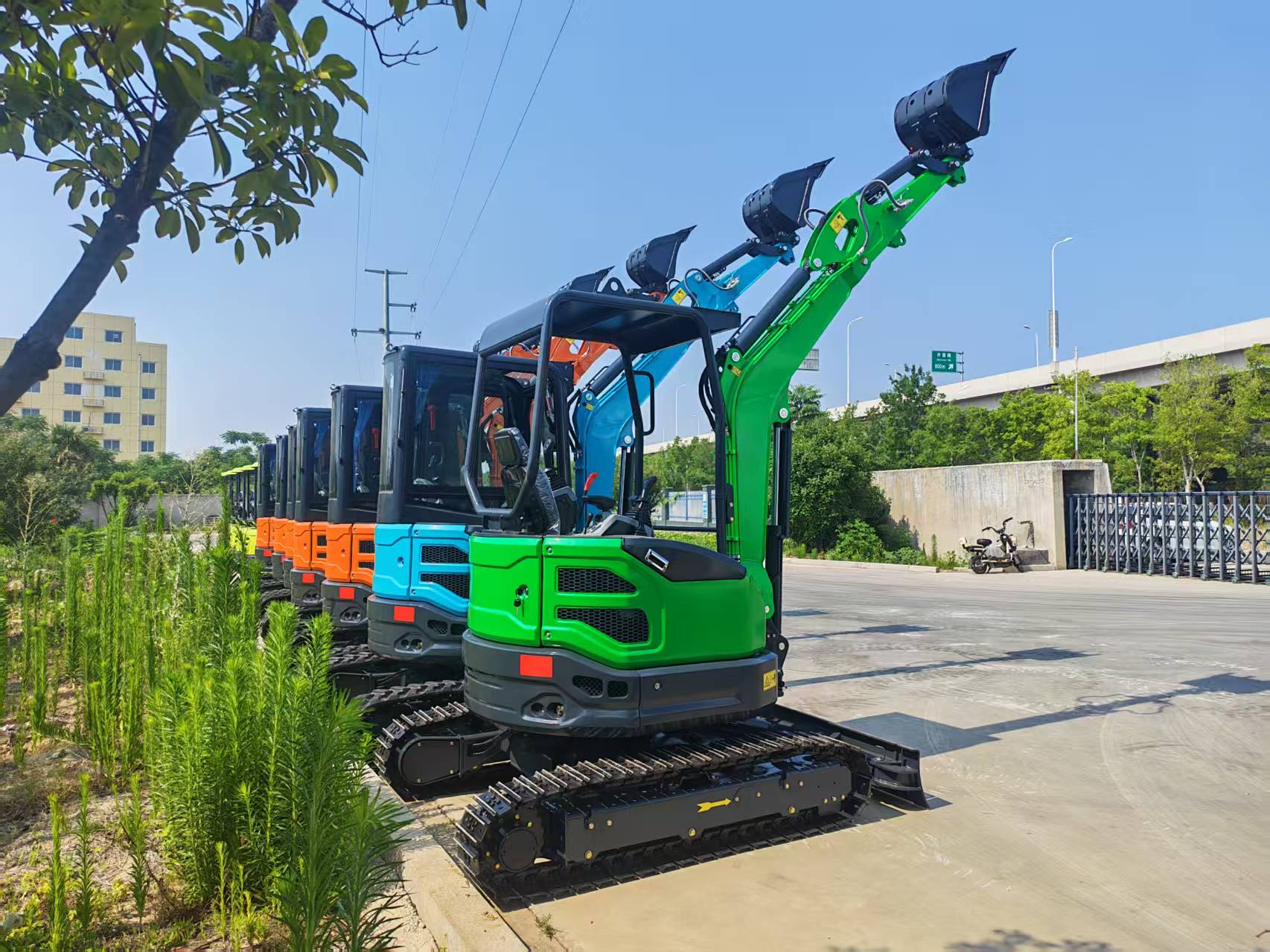

• Modell: QW25 14,6 kw
• Typ: Kompakt backhoe / minigrävare

Kapacitet och vikt

• Driftvikt (Operating weight): 2 500 kg
• Vikt med stålband och hytt (With cabin steel track weight): 2 420 kg
• Standard skopkapacitet (Bucket capacity): 0,068 m3
• Bränsletank (Fuel tank capacity): 20 L

Motor och prestanda

• Motormodell: Yanmar 3TNV80F
• Slagvolym (Displacement): 1,267 L
• Motoreffekt (Engine power): 14,6 kW @ 2400 rpm
• Max vridmoment (Max. torque): 67,4 N·m @ ~1800 rpm
• Motorolja (Engine oil capacity): 3,4 L

Däck / underrede

• Bandmaterial (Track Material): Gummi (rubber)
• Bandmodell (Track Model): 230 × 48 × 82
• Bandbredd (Track width): 230 mm
• Bandets totallängd (Track length): 1 860 mm
• Chassibredd (Chassis width): 1 300 / 1 500 mm (beroende konfiguration)
• Hjulbas / spårvidd (Wheel base): 1 500 mm
• Plattformens markfrigång (Upper chassis ground clearance): 220 mm
• Svängradie bak (Counter weight turning radius): 670 mm
• Rotortablans markhöjd (Rotary table ground-off height): 520 mm
• Marktryck (Ground pressure): 26,5 kPa
• Bandspännmekanism: smörjcylinder (butter oil cylinder)

Hastighet och grävkrafter

• Max. gånghastighet (Max. travel speed): 2–3,8 km/h
• Svänghastighet (Swing speed): 9,5 rpm
• Max. stigningsförmåga (Max. Grade ability): 30°
• Skopgrävkraft (Bucket digging force): 20 kN
• Armgrävkraft (Bucket arm digging force): 13,5 kN
• Max. dragkraft (Maximum tractive force): 23 kN

Hydraulik

• Pumptyp (Pump type): Kolvpump (Piston pump)
• Arbets-/systemtryck (Pressure): 24,5 MPa
• Hydraulflöde (Flow): 67,2 L/min
• Svängmotor-typ: Kolvmotor (Piston motor)
• Gångmotor-typ: Kolvmotor (Piston motor)
• Flerportsventil (Hydraulic manifold valve): Lastkännande ventil (Load Sensing Valves)
• Hydrauloljetank (Hydraulic oil tank capacity): 18 L

Huvuddimensioner (MAIN DIMENSION)

• Totallängd / transportlängd (Transportation length): 4 100 mm
• Totalhöjd (Total height): 2 440 mm
• Skopans totala bredd (Bucket overall width): 515 mm

Arbetsområde (OPERATING RANGE)

• Max. grävningsradie vid mark (Max. digging radius on ground): 4 520 mm
• Max. grävningsradie (Max. digging radius): 4 400 mm
• Max. grävdjup (Max. digging depth): 2 410 mm
• Max. grävhöjd (Max. digging height): 4 190 mm
• Max. lossningshöjd (Max. dumping height): 2 880 mm
• Max. vertikalt grävdjup (Maximum vertical digging depth): 1 930 mm
• Min. svängradie (Minimum turning radius): 2 130 mm
• Bulldozer: Max lyfthöjd 260 mm / Max skärdjup 300 mm

Bomhöjdsvinklar

• Bom höger offset (RA): 50°
• Bom vänster offset (LA): 65°
