Beskrivning

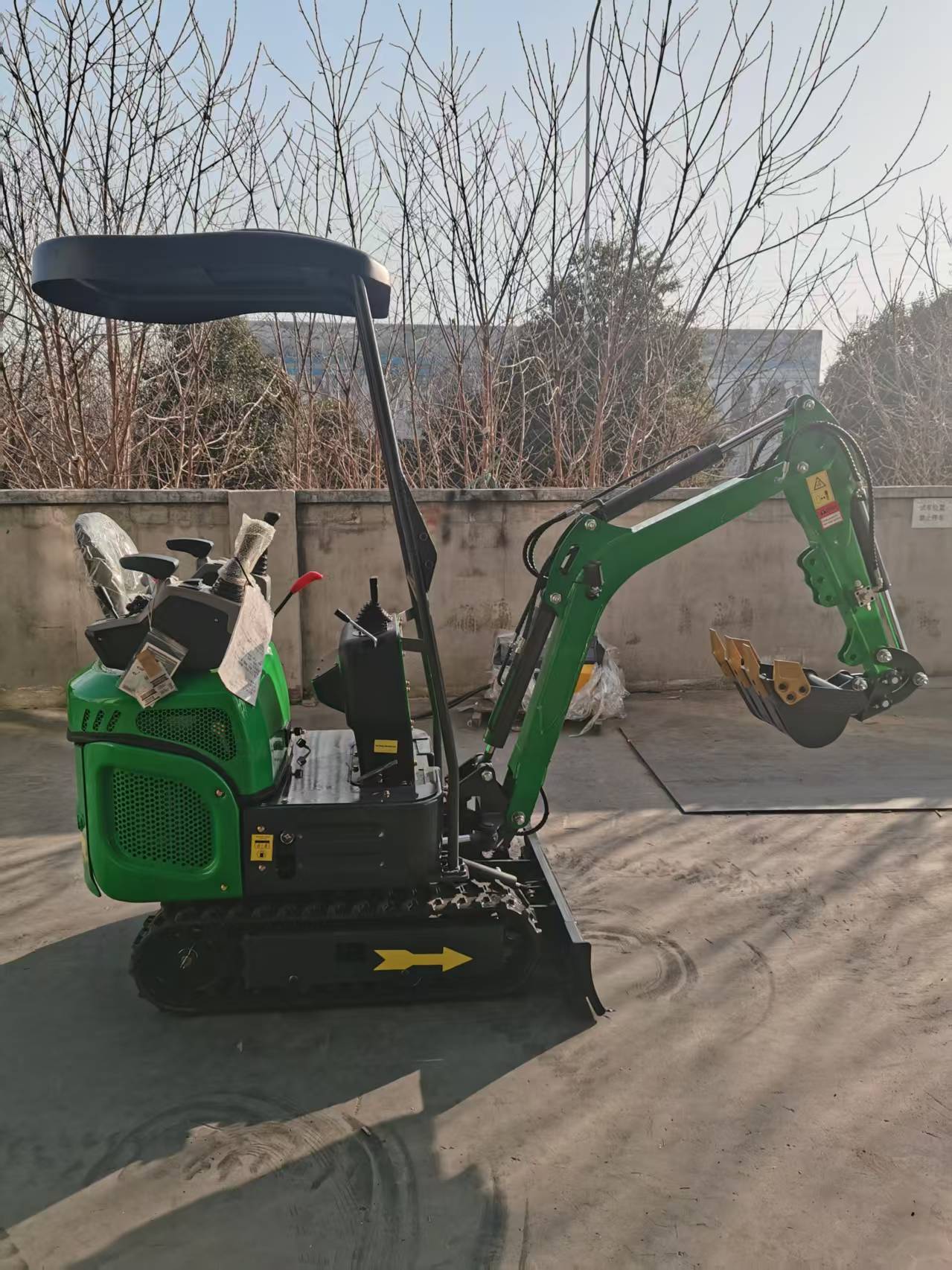

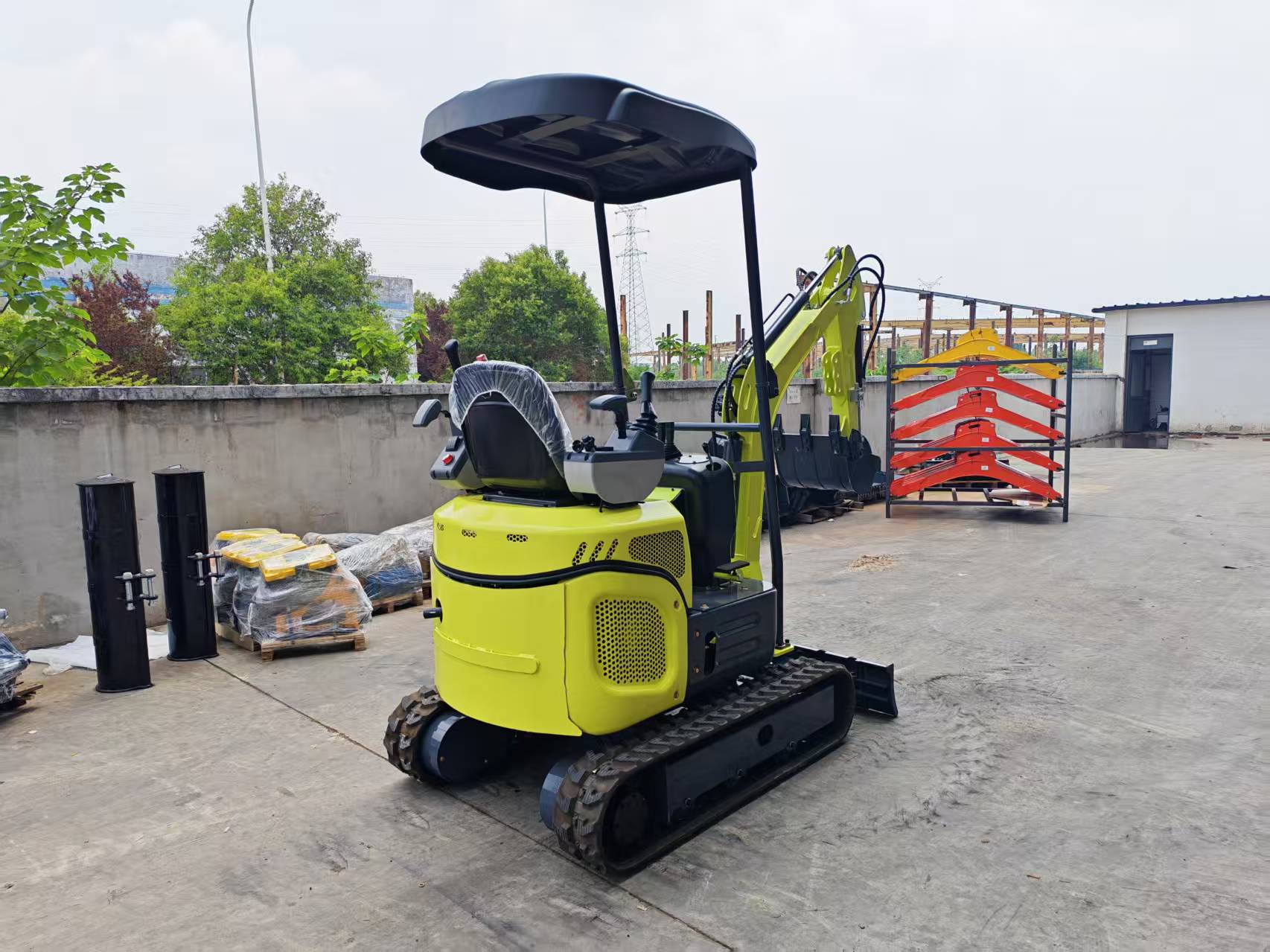

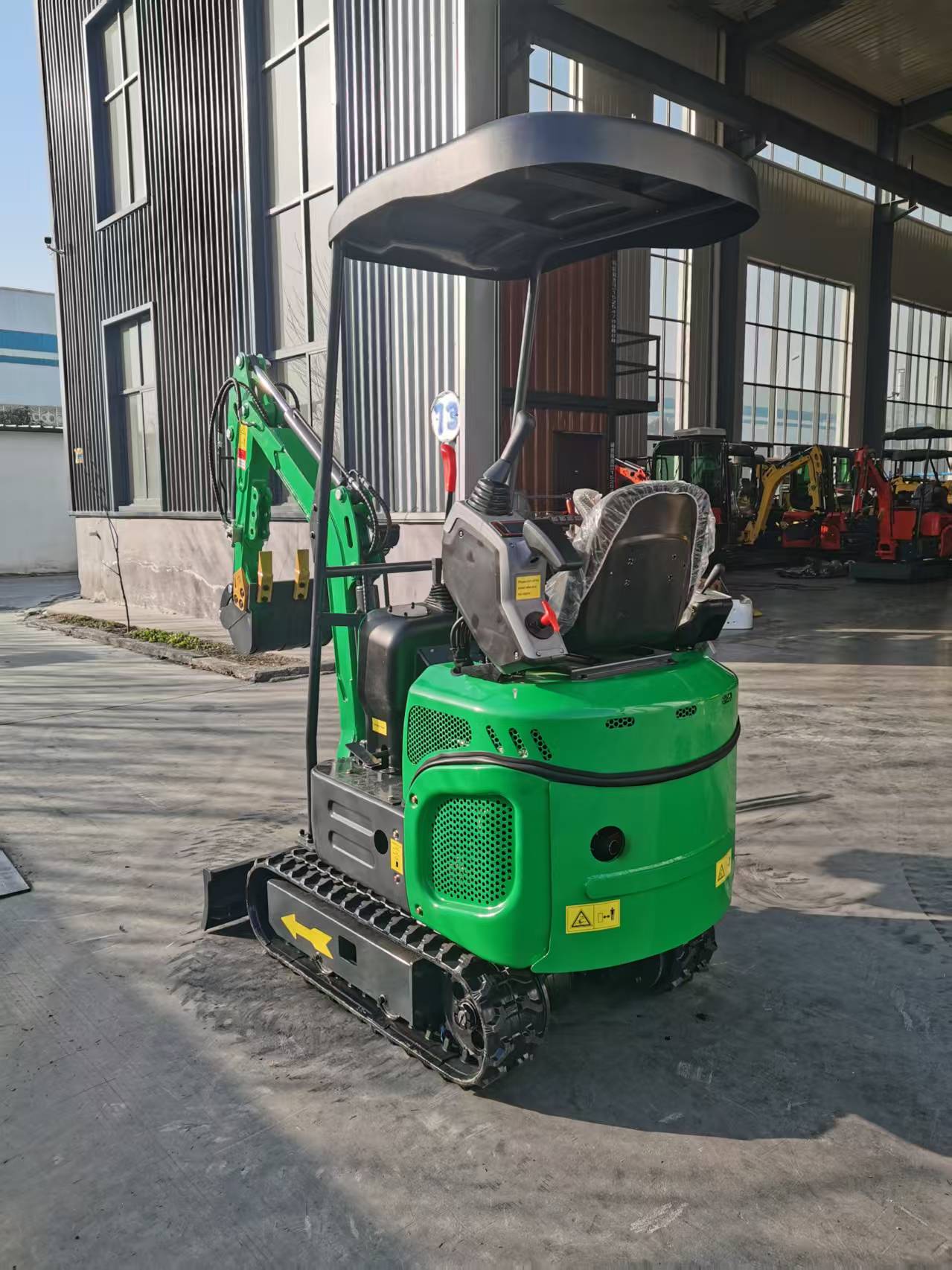

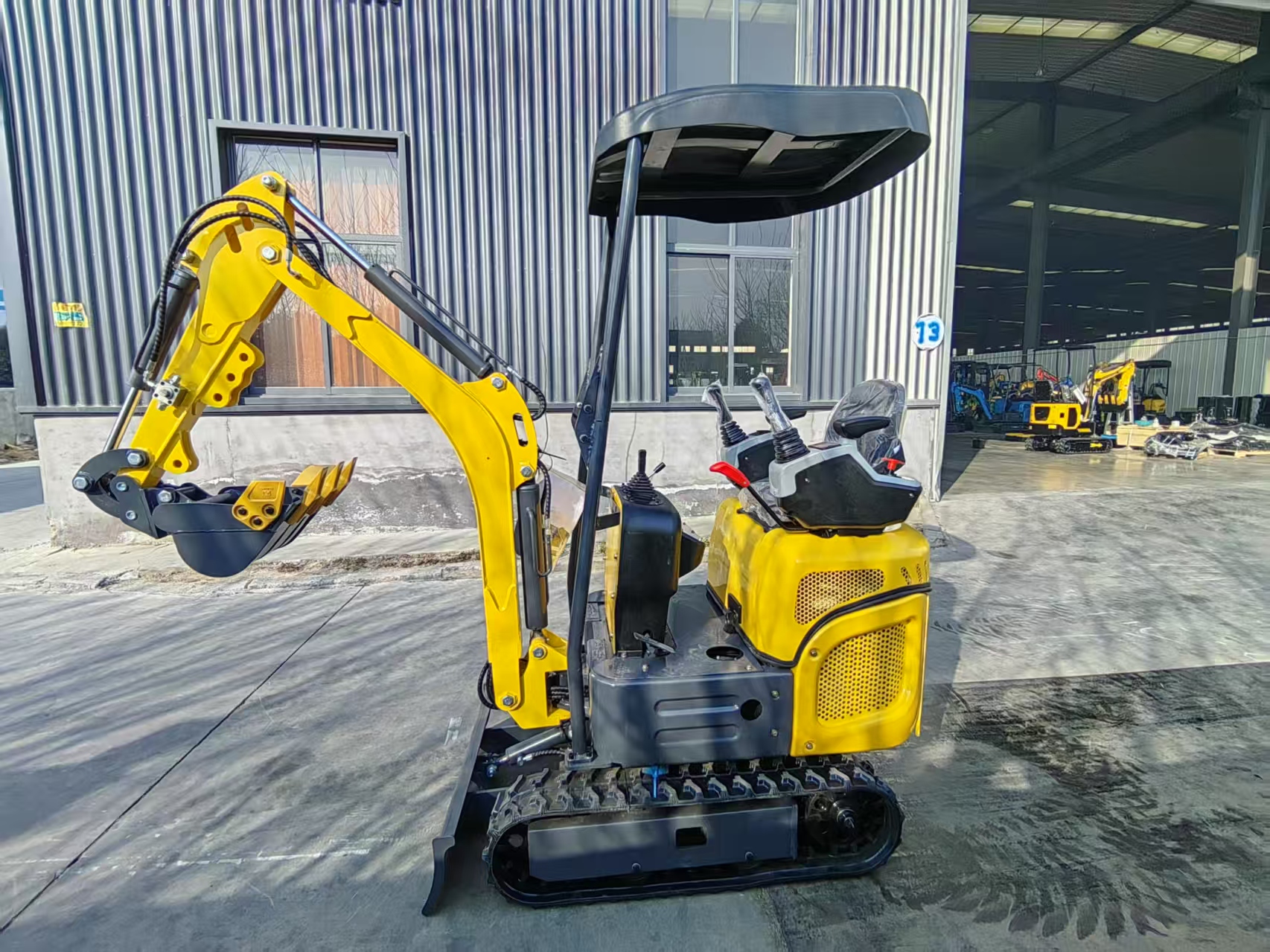

QW13 — specifikationer

Allmänt

• Modell: QW13
• Typ: Kompakt minigrävare

Mått

• Dimensioner (L × B × H): 3 200 × 940 × 2 200 mm
• Gaffellängd / skoplängd: (skopa) 400 mm (skopbredd) — skopkapacitet anges nedan

Kapacitet och vikt

• Märk-/driftsvikt (Operating weight): 1 200 kg
• Skopkapacitet (Bucket capacity): 0,025 m3

Motor och prestanda

• Motormodell: KUBOTA D722 (trecylindrig, direktinsprutning)
• Motoreffekt: 10,2 kW vid 2 500 rpm
• Slagvolym: 0,719 L
• Grävkrafter: Arm digging force 5,5 kN; Bucket digging force 9 kN

Hydraulik och drivning

• Hydrauliksystem: Gear pump (växelpump), Rated flow 25 L/min
• Arbetstryck / övrigt: (ange om ni vill lägga in tryckvärde)
• Körhastighet (Travel speed): 2,5 km/h
• Dragkraft (Traction force): 15 kN
• Stigförmåga (Gradeability): 30°

Däck / underrede

• Standard track shoe width / bandplatta: 180 mm
• Wheelbase / spårvidd: 900 mm
• Ground clearance (min): 150 mm

Dimensioner och arbetsområde

• Max. grävhöjd (Max. digging height): 3 000 mm
• Max. tipp-/lossningshöjd (Max. dumping height): 1 840 mm
• Max. grävdjup (Max. digging depth): 1 750 mm
• Max. grävavstånd (Max. digging distance): 3 250 mm
• Min. svängradie arbetsanordning (Min. swing radius): 1 390 mm

Vätskor och kapaciteter

• Bränsletank: 8 L
• Kylsystem: 5 L
• Motorolja: 3,2 L
• Hydrauloljetank: 12 L

Säkerhet och utrustning

• Broms: Mekanisk broms
• RS/LS bomsväng (om relevant): RS 49,7° / LS 62,7°
